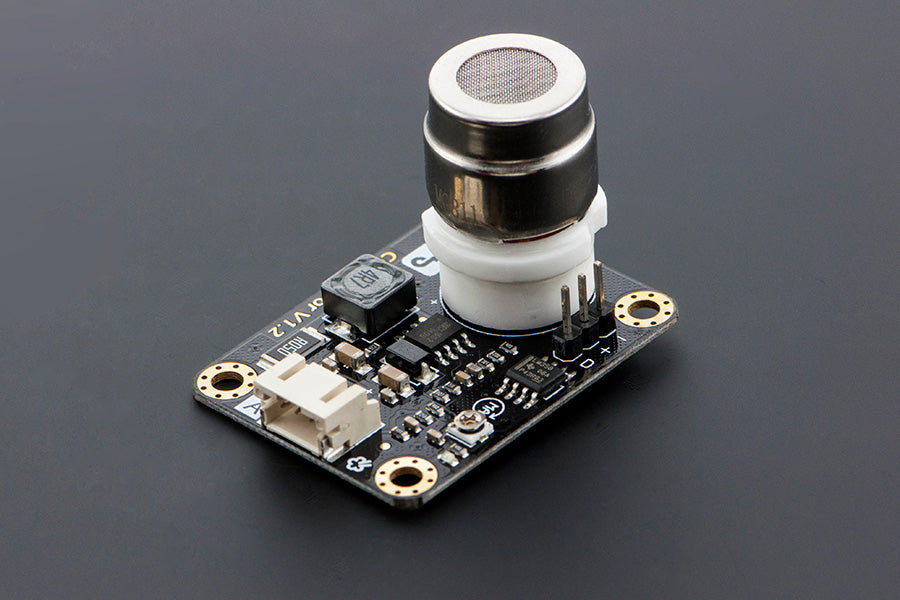

DFRobot - Gravity: Analog CO2 Gas Sensor For Arduino (MG-811 Sensor) 模擬 CO2 氣體傳感器

DFRobot - Gravity: Analog CO2 Gas Sensor For Arduino (MG-811 Sensor) 模擬 CO2 氣體傳感器

定價 HK$508.00
定價 售價 HK$508.00
特價 售罄
查看完整資訊

“溫室效應”每分鐘都在融化地球的冰芯,形成危險的冰山。通過了解二氧化碳(二氧化碳)的確切濃度,我們可以做一些事情來減少二氧化碳並保護我們的地球。這是DFRobot可愛的工程師設計的基於Arduino的CO2傳感器。

這是 Arduino 市場上的第一個 CO2 傳感器。模塊的輸出電壓隨著 CO2 濃度的增加而下降。板載電位器設計用於設置電壓閾值。只要 CO2 濃度足夠高(電壓低於閾值),就會釋放數字信號(ON/OFF)。

  • 它具有 MG-811 傳感器模塊,對 CO2 高度敏感,對酒精和 CO 不太敏感,濕度和溫度依賴性低。
  • 板載加熱電路為傳感器提供最佳工作溫度。內部電源升壓至 6V,以實現加熱傳感器的最佳性能。
  • 該傳感器具有用於放大輸出信號的板載調節電路。

為了減輕使用這種 CO2 傳感器的難度,重力 接口適用於即插即用。在 Arduino的IO擴展盾 是該CO2感光芯片連接到您的最佳匹配 的Arduino微控制器

這是一種基於 Arduino 的電化學 CO2 傳感器,適用於定性分析。還有其他紅外二氧化碳傳感器,可以進行定量分析。

Gravity:Arduino模擬紅外二氧化碳傳感器(0~5000 ppm),精度高,適用於Arduino等具有ADC功能的微控制器。

Gravity:UART紅外二氧化碳傳感器(0-50000ppm),範圍廣,適用於 ArduinoRaspberry Pi等具有UART功能的微控制器。

Gravity CO2 Sensor Selection Guide
Product Name Gravity:Analog Electrochemistry CO2 Sensor Gravity:Analog IR CO2 Sensor Gravity:UART IR CO2 Sensor
SKU SEN0159 SEN0219 SEN0220
Operation Voltage 3.7~5V 4.5~5.5V 4.5~5.5V
Output
Gravity: Analog
(Analog2.7~4.1V)
+
3P Header Digital Output(Alarm):0~VCC Level
Gravity: Analog
(Analog Output 0.4~2V)
Gravity: UART
(0~3.3V Level)
Measurement Principle
Electrochemistry
(Solid electrolyte battery principle)
NDIR(non-dispersive infrared) NDIR(non-dispersive infrared)
Measurement Range 0~10000 ppm 0~5000 ppm 0~50000 ppm
Accuracy ±100ppm@400ppm ±(100ppm + 6% readings) ±(100ppm + 6% readings)
Response Time <20s <90s <30s
Average Power <1W <430mW@5V <430mW@5V
Operation Temperature -20℃~50℃ 0℃~50℃ 0℃~50℃
Operation Humidity 0~95% RH (No condensation) 0~95% RH (No condensation) 0~95% RH (No condensation)
Lifespan >1 years >5 years >5 years
Dimension
(PCB)
32*42 mm 37*69 mm 21*27.1 mm
Features
1.Large Range
2.Adjustable Alarm Threshold
3.Fast Response
4.Analog Output
1.High Accuracy
2.Long Lifespan
3.Auto Temperature Compensation
4.Water Vapor Interference Resistance
5.Analog Output
1.High Accuracy
2.Large Range
3.Long Lifespan
4.Auto Temperature Compensation
5.Water Vapor Interference Resistance
6.3.3V UART Output

應用:

  • 空氣質量控制
  • 發酵過程控制
  • 室溫 CO2 濃度檢測

規格:

  • 工作電壓:5V
  • 接口:重力模擬
  • 1 個數字輸出
  • 高品質連接器
  • 沉金表面
  • 板載加熱電路
  • 尺寸:32x42mm (1.26x1.65")

官方資料:

https://wiki.dfrobot.com/CO2_Sensor_SKU_SEN0159

https://image.dfrobot.com/image/data/SEN0159/CO2%20Sensor%20V1%20SCH.pdf

https://image.dfrobot.com/image/data/SEN0159/CO2%20Sensor%20V1%20Layout.pdf

https://image.dfrobot.com/image/data/SEN0159/CO2b%20MG811%20datasheet.pdf
